ТЕПЛООБМЕННИК, паровой, водяной, для жидких нефтепродуктов и химических веществ.

Описание
ТЕПЛООБМЕННИК, паровой, водяной, для жидких нефтепродуктов и химических веществ.
Подогреватель паровой, водяной, для жидких нефтепродуктов и текучих химических соединений. Мощность от 30 до 700 кВт. Из нержавеющей и обыкновенной стали.

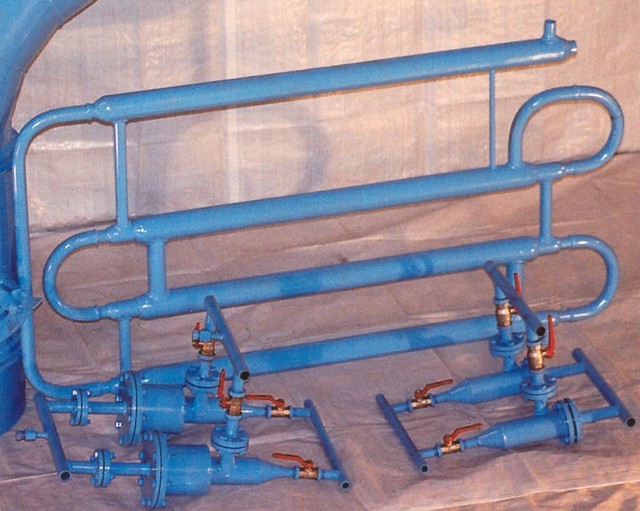

Подогреватель ПМЭ включает в себя три секции теплообменника типа «труба в трубе» и экономайзер. Каждая секция теплообменника выполнена из трех труб, вставленных одна в другую: наружной трубы с патрубками подвода и отвода нагреваемой среды, трубы с элементами интенсификации теплообмена на наружной поверхности и внутренней трубы. Экономайзер выполнен из двух труб.
Подогреватель работает следующим образом.
Нагреваемая среда через входной патрубок внутренней трубы подается в экономайзер, по внешней трубе которого противотоком движется частично сконденсировавшийся паp (вода). Затем нагреваемая седа последовательно протекает по внутренним трубам всех трех секций подогревателя, после чего подается через входной патрубок наружной трубы в канал между наружной и средней трубами этой секции. После прохождения вдоль всей трубы нагреваемая среда удаляется через
выходной патрубок из первой секции и подается в наружные трубы втоpой, а затем третьей секции. По средним трубам всех секций движется теплоноситель.
При незначительных расходах нагреваемой жидкости из внешней трубы экономайзеpа паp (вода) отводится в виде конденсата.
Подогреватель паровой, водяной, для жидких нефтепродуктов и текучих химических соединений. Мощность от 30 до 700 кВт. Из нержавеющей и обыкновенной стали.
Подогреватель ПМЭ включает в себя три секции теплообменника типа «труба в трубе» и экономайзер. Каждая секция теплообменника выполнена из трех труб, вставленных одна в другую: наружной трубы с патрубками подвода и отвода нагреваемой среды, трубы с элементами интенсификации теплообмена на наружной поверхности и внутренней трубы. Экономайзер выполнен из двух труб.
Подогреватель работает следующим образом.
Нагреваемая среда через входной патрубок внутренней трубы подается в экономайзер, по внешней трубе которого противотоком движется частично сконденсировавшийся пар (вода). Затем нагреваемая седа последовательно протекает по внутренним трубам всех трех секций подогревателя, после чего
Характеристики
Основные | |
---|---|
Материал теплообменника | Медь-алюминий |
Максимальное давление теплообменника | 10 МПа |
Тип теплообменника по способу передачи тепла | Поверхностный |
Информация для заказа
- Цена: от 280 000 Тг.
